放送局、スタジオ、PA現場、設備音響に便利なD-sub 25pinとXLR端子/Euroblock端子の変換ブレイクアウトボックスを新発売

Press release
2018-05-23

2018年5月23日


ティアック株式会社(本社:東京都多摩市、代表取締役社長:英 裕治)は、D-sub 25pinからXLRやEuroblockに変換するブレイクアウトボックス『BO-16DX/IN』、『BO-16DX/OUT』および『BO-32DE』の3製品をTASCAM(タスカム)ブランドで販売開始いたします。


TASCAM_logo
品名 型名 メーカー希望小売価格 発売予定日 備考
ブレイクアウトボックス BO-32DE 40,000円(税抜) 2018年5月下旬 D-sub 25pin ⇔ Euroblock
ブレイクアウトボックス BO-16DX/IN 40,000円(税抜) 2018年5月下旬 D-sub 25pin ⇔ XLR(メス)
ブレイクアウトボックス BO-16DX/OUT 40,000円(税抜) 2018年5月下旬 D-sub 25pin ⇔ XLR(オス)

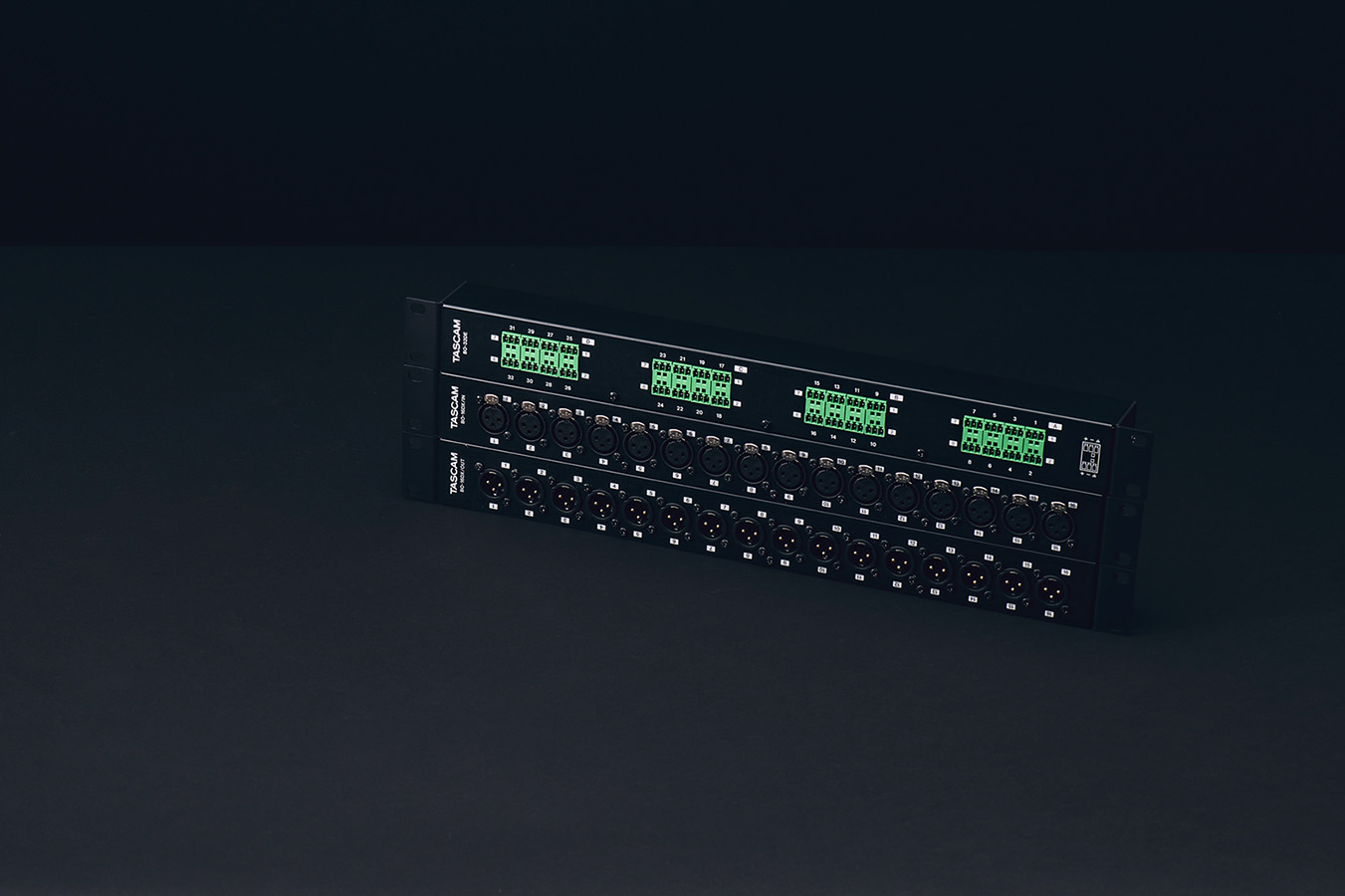

32チャンネル D-sub 25pin ユーロブロック変換 ブレイクアウトボックス
BO-32DE
16チャンネル D-sub 25pin XLR入力(メス)変換 ブレイクアウトボックス
BO-16DX/IN
16チャンネル D-sub 25pin XLR出力(オス)変換 ブレイクアウトボックス
BO-16DX/OUT

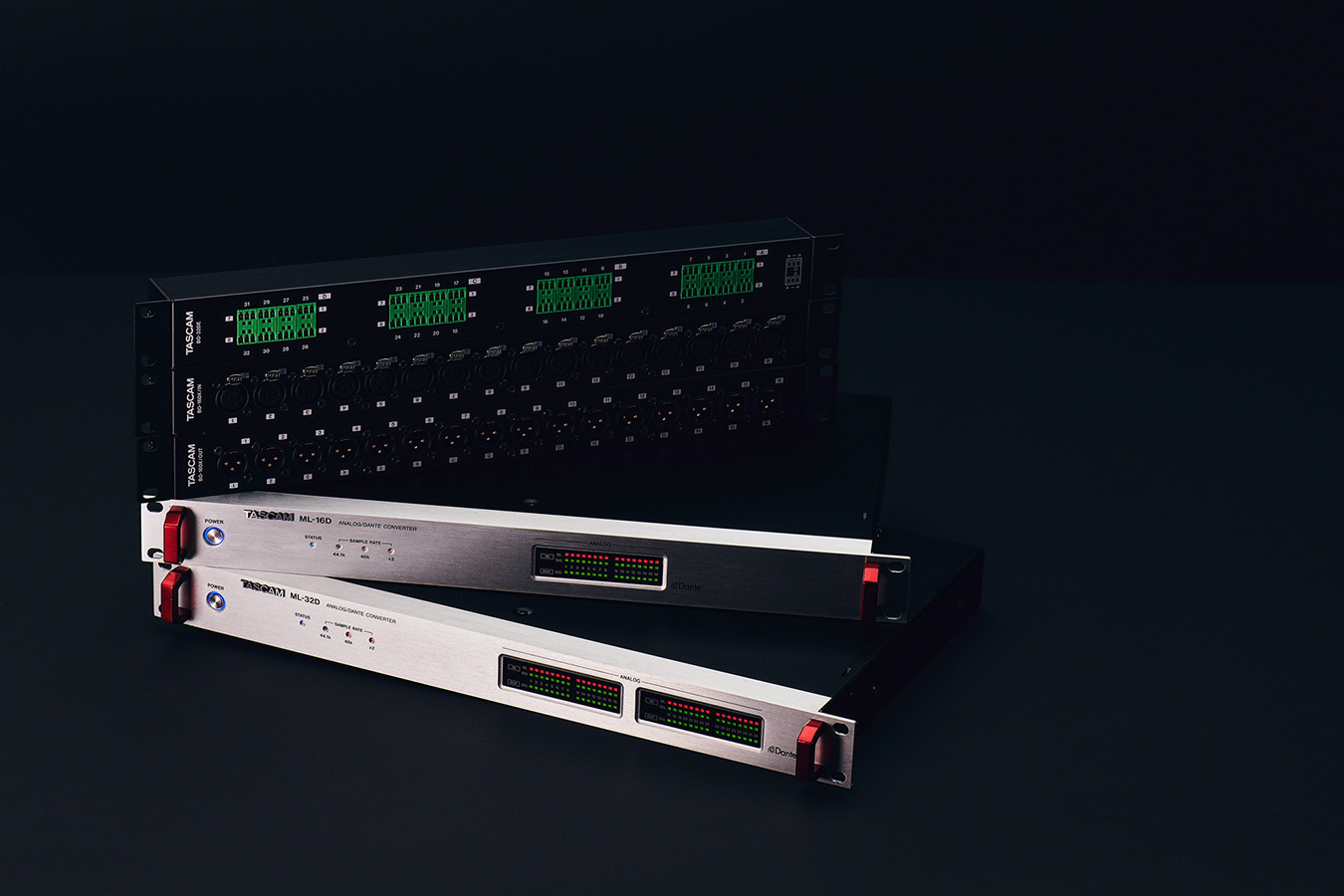

D-sub 25pin端子付きの機器と接続や、TASCAM製アナログDanteコンバーター『ML-32D』および『ML-16D』と接続することにより、放送局、スタジオ、PA現場ならびに設備音響といった様々なシステムの構築を容易にします。

『ML-32D』との接続例



【主な特長】

  • 端子上部に信号系統などのラベルを張り付け可能なスペースが確保
  • D-sub 25pinはAES59-2012準拠:TASCAMピンアサインを採用
  • ラックマウントアングルは前後どちらにも取り付け可能で自由な設置が可能
  • ラックマウントアングルを取り外しても使用可能
  • 1U、奥行45mmのコンパクトサイズ
  • 天地逆転の設置を考慮したパネル表示



【一般仕様】

  BO-32DE BO-16DX/IN BO-16DX/OUT
フロント
コネクター Euroblock (Balanced) 3.81mmピッチ×16(32ch) XLR-3-31 (1:GND、2:HOT、3:COLD)x16 XLR-3-32 (1:GND、2:HOT、3:COLD)x16
フロント
コネクター D-sub 25pin female×4 D-sub 25pin female×2
固定ネジ No.4-40 UNC(インチタイプ)×8 No.4-40 UNC(インチタイプ)×4
外形寸法 (突起部を含む) 482.6(W) × 44.1(H) × 50.8(D)mm 482.6(W) × 44.1(H) × 54.5(D)mm 482.6(W) × 44.1(H) × 51.5(D)mm
質量 0.9kg

※RoHSに対応しています。
※仕様は改善のため変更することがあります。





製品詳細情報についてはこちらをご覧ください。
BO-32DE』、『BO-16DX/IN』、『BO-16DX/OUT
